电力光缆常用金具有哪些？

电力光缆既承担通信任务，又长期处于强电场、风振、覆冰、雷击和温差变化等复杂环境中。OPGW、ADSS、OPPC等光缆虽然结构不同，但其安全运行都离不开一套匹配、可靠的金具。金具并不是简单的固定件：选型或安装不当，可能造成光缆滑移、外层单丝损伤、光纤衰减增大，严重时还会发生断缆、掉线，影响通信和电网安全。

一、金具选型的基本原则

电力光缆金具首先要与光缆本身相匹配，包括光缆外径、额定拉断力、外层结构和允许弯曲半径；同时要与线路的档距、转角、风荷载、覆冰厚度、地形高差及杆塔形式相适应。

与普通导线金具相比，光缆金具更强调“分散受力、保护缆体”。光缆中的光纤对局部挤压、尖锐棱角、过度弯曲和扭转十分敏感，因此金具应有足够的接触长度、圆滑的接触面以及必要的护线条和弹性衬垫。预绞式金具能够把集中握力分散到较长缆段上，是OPGW和ADSS工程中应用很广的形式。

材料及防腐性能同样重要。钢制件通常应采用热浸镀锌等防腐处理，铝制件应与光缆外层材料相容，橡胶或聚合物衬垫应具备耐老化、耐紫外线和耐电痕性能。在沿海、高湿、重污染及强腐蚀地区，还应结合环境条件提高防腐等级。

二、常用金具及配套附件

1. 悬垂线夹与悬垂串

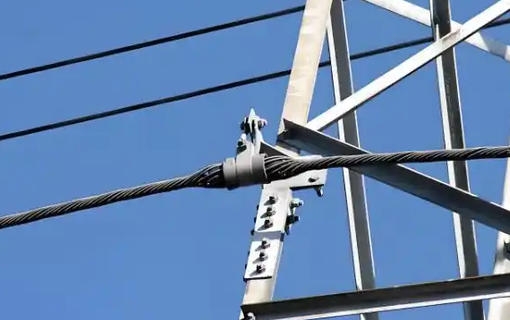

悬垂线夹主要安装在直线杆塔上，承受光缆自重、覆冰和风荷载等垂直及横向作用。OPGW常用的悬垂串一般由预绞式护线条、悬垂线夹壳体和连接金具组成；ADSS则常采用带橡胶衬垫的悬垂线夹或预绞式悬垂组件。

悬垂金具的关键不只是“夹得住”，还要避免局部应力集中。护线条应按规定长度和节距均匀缠绕，衬垫应与缆径贴合，线夹不得出现尖角、毛刺或明显压缩光缆。对于大转角、大高差或重要跨越段，应根据设计要求采用双悬垂、加强型悬垂或其他专用结构。

2. 耐张线夹与耐张串

耐张线夹安装在终端塔、耐张塔和大转角杆塔上，承受光缆的全部纵向张力，是受力最集中的金具之一。常见形式包括预绞式耐张线夹、楔形耐张线夹和螺栓式耐张线夹，其中预绞式耐张组件在OPGW和ADSS线路中较为常见。

预绞式耐张组件通过与光缆形成较长的包覆握持区来分散张力，安装时必须保证缠绕方向、起始位置和中心标记正确，内层与外层预绞丝不得错位、交叉或漏装。楔形线夹则应重点检查楔块与缆体的适配性，防止夹紧力过大损伤缆体，或夹紧不足造成滑移。

耐张串的机械强度应满足线路计算荷载，并留有必要安全裕度。重要跨越和受力较大的区段，应根据设计采用双耐张串或更高强度等级的组件，不能仅凭光缆外径随意选型。

3. 连接金具

连接金具用于把悬垂或耐张组件与绝缘子串、杆塔连接起来，常见的有U形挂环、直角挂板、球头挂环、碗头挂板、延长环和各类销轴。它们虽然体积不大，却直接承担整串荷载。

选型时应核对额定荷载、连接尺寸、销轴直径和防脱落结构。安装后，销钉、开口销和锁紧件必须齐全并正确弯折，不得用铁丝、螺栓等临时替代。不同厂家、不同规格的金具也不宜随意混配，以免出现连接间隙过大、受力方向偏离或锁紧失效。

4. 护线条与补修条

护线条通常与悬垂线夹配合使用，用于增加接触面积、降低局部挤压和弯曲应力；补修条主要用于修复OPGW外层铝包钢线或铝合金线的局部损伤，使受损部位恢复一定的机械和电气性能。

需要明确的是，补修条只能处理外层单丝的局部缺陷，不能代替光纤接续。若光缆内部光纤已经受损，必须通过接头盒进行熔接处理。安装补修条前应确认受损范围和方向，补修条应贴合紧密、排列整齐，不得覆盖到需要接续或接地的部位。

5. 防振金具

在平稳横向风作用下，架空光缆容易产生微风振动。长期振动可能造成金具附近的外层单丝疲劳断裂，也可能使光纤衰减发生变化。常用的防振金具有斯托克布里奇防振锤和螺旋减振器，分别适用于不同的光缆结构和振动特性。

防振锤的安装位置和数量不能凭经验随意确定，通常要依据档距、光缆张力、外径、风区及厂家计算资料确定。安装位置偏离有效波腹区，防振效果会明显下降；安装方向错误或线夹松动，也可能引入新的磨损点。螺旋减振器则应保证缠绕节距和握持长度符合要求。

6. 引下线夹与杆塔固定件

光缆从杆塔顶部引至接头盒、终端盒或通信机房时，需要沿塔材或杆身固定。常用附件包括引下线夹、抱箍、支架、橡胶垫和紧固螺栓。引下线夹应带有弹性衬垫，避免金属件直接压伤光缆外护套。

引下线应顺直、整齐，固定间距按设计和厂家要求控制，并为光缆热胀冷缩留出适当余量。转弯处应满足允许弯曲半径，不得形成死弯、扭结或与塔材锐边直接摩擦。ADSS的引下固定还应考虑电场分布和电痕腐蚀问题，避免采用不适用于强电场环境的普通金属夹具。

7. 接地金具与接头盒附件

OPGW兼作架空地线，其金属部分通常需要按线路接地设计可靠接地。接地线夹、接地引下线、并沟线夹及端子等应保证电气接触良好，连接处应清除氧化层并采取防腐措施。接地方式应严格执行工程设计，不能因施工不便而漏接、错接，也不能把光缆接地与杆塔其他接地回路随意混接。

接头盒、终端盒、密封胶带和余缆架虽然常被归为配套附件，但与金具共同构成完整的光缆支撑系统。接头盒应固定牢靠、密封良好，余缆盘放半径应满足要求，盒体及金属加强件应按设计接地。

三、不同光缆的选型重点

OPGW直接承受架空地线的机械和电气作用，金具必须与光缆额定拉断力、外层绞线和短路电流条件相匹配。施工中尤其要防止铝包钢线被磨损，因为外层单丝损伤会同时影响机械强度和接地性能。

ADSS为全介质光缆，通常架设在导线附近，金具除满足机械要求外，还必须具备良好的耐电痕、耐紫外线和耐老化性能。其安装位置、悬垂组件形式和防振措施应符合电场及光缆厂家要求，避免因局部放电、电腐蚀造成外护套损伤。

OPPC将光纤单元复合在相导线中，其金具通常需要兼顾导线电气连接和光纤保护要求。耐张、悬垂、接续及跳线部位应采用专用结构，施工时不得采用可能损伤光纤单元的普通导线压接或固定方式。

四、施工与验收要点

金具到货后应检查型号、规格、数量、镀层和外观，核对产品合格证及机械性能资料。预绞丝不得有裂纹、锈蚀、明显变形或尖锐毛刺，橡胶衬垫不得老化、开裂。

安装前应清洁光缆表面，按规定方向缠绕预绞丝，保证节距均匀、端部整齐。不得用铁锤直接敲击光缆或金具，不得在光缆上随意打孔、绑扎或悬挂重物。螺栓应按厂家要求使用扭矩扳手紧固，销轴和开口销应完整可靠。

光缆展放和紧线过程中，应控制牵引张力，防止扭转、跳槽和过弯。金具安装完成后，应及时检查光缆外护套、外层单丝及接地引下线，必要时进行光时域反射测试，确认没有因施工产生异常衰减点。

运行维护中，可重点检查金具是否滑移、预绞丝是否散股、防振锤是否位移、引下线夹是否松脱、接地线是否锈断，以及接头盒和余缆架是否牢固。对于大风、覆冰、雷雨或舞动多发地区，还应结合线路巡检记录开展针对性检查。

结语

电力光缆金具看似是线路中的“小部件”，实际上贯穿了承力、固定、防振、防护和接地等关键环节。合理选型的前提是掌握光缆结构、线路荷载和环境条件；可靠运行的关键则是规范安装和持续维护。只有让金具与光缆、杆塔及运行环境形成完整匹配，才能更好地保障电力通信网络和电网本身的安全稳定运行。

工程实施中，金具选型、试验和安装应执行现行国家及行业标准，并优先遵循工程设计文件、光缆及金具厂家安装手册的要求；可参考GB/T 2314、DL/T 766、DL/T 767、DL/T 788等标准的现行版本。
