OPGW光缆金具的特性和分类

在现代智能电网建设中，OPGW光纤复合架空地线凭借“输电地线+光纤通信”的双重属性，成为高压、特高压输电线路的核心载体，兼顾电力系统接地保护与电网调度、数据传输、故障监测等通信功能。OPGW光缆的长期稳定运行，不仅取决于光缆本体性能，更依赖于配套OPGW光缆金具的精准适配与可靠防护。作为光缆与输电杆塔的连接核心部件，OPGW金具承担着固定、承重、减振、接地、防护等关键作用，是保障输电线路机械安全与通信稳定的基础配套，其选型、安装与运维质量直接决定整条线路的使用寿命与运行可靠性。

一、OPGW光缆金具的核心特性与技术要求
区别于普通电力导线金具和ADSS光缆金具，OPGW光缆金具针对光纤复合地线的特殊结构定制设计，核心适配光缆兼具导电、承重、透光的复合特性，杜绝挤压、磨损、应力集中对内部光纤的损伤，同时满足电力线路高空、露天、复杂气候的运行工况，严格遵循国家电网Q/GDW 13262.1等行业技术规范。其核心技术特性主要体现在三个方面：
一是柔性夹持、零光纤损伤。OPGW内部光纤束极其脆弱，严禁刚性挤压。行业统一采用预绞式结构金具，通过内外层预绞丝均匀分散径向压力，柔性贴合光缆外壁，避免局部应力集中，杜绝光缆弯曲半径过小、表层磨损、光纤微变形等问题，全方位保护光学传输性能。
二是高强度承重、无滑移特性。金具机械性能需与光缆额定抗拉强度（RTS）精准匹配，其中耐张金具握力不低于95%RTS，在额定荷载下光缆与金具无相对滑移、无结构变形，可稳定承载光缆自重、风压、覆冰等综合荷载，适配大跨度、高落差输电线路工况。
三是耐候防腐、适配复杂工况。金具核心部件采用铝合金、铝包钢等防腐材质，可耐受-40℃至+70℃极端温差、雷雨、风沙、覆冰、盐雾等恶劣环境，具备优异的抗老化、抗振动、抗舞动性能，长期运行不生锈、不失效，保障线路数十年稳定运行。

二、OPGW光缆金具主流分类及功能应用
根据输电线路架设场景、安装位置及功能用途，OPGW光缆金具可分为悬挂类、耐张类、减振防护类、辅助配套类四大系列，各类金具分工明确、相互配合，构成完整的光缆固定防护体系。

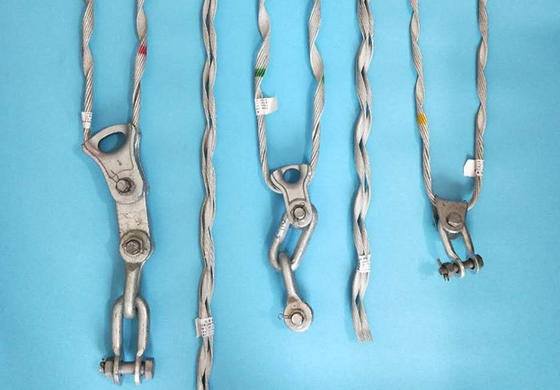

（一）悬垂线夹：直线段光缆支撑固定核心
预绞式悬垂线夹主要用于直线杆塔、小转角杆塔的OPGW光缆悬挂支撑，是线路直线段的核心固定金具。其握力控制在光缆额定抗拉强度的15%-20%，既能稳定承载光缆垂直荷载，又能预留合理形变余量，缓冲微风振动带来的动态应力。
常规单悬垂线夹适用于单侧垂角15°-18°、线路转角≤30°的普通工况；双悬垂线夹为双支点支撑结构，承载力更强，可适配800-1300米大跨度江河峡谷跨越、30°-60°大转角杆塔等特殊场景，有效分散光缆受力，防止光缆偏移、下垂超标。整套线夹由预绞丝、橡胶夹块、挂环、螺栓组件构成，柔性接触设计大幅降低光缆磨损风险。
（二）耐张线夹：终端及转角段承重锚固关键
预绞式耐张线夹是OPGW光缆终端、转角、大张力段落的锚固核心，承担光缆全部轴向拉力，是保障线路结构稳定的关键金具。产品采用多层预绞丝结构，内层贴合光缆防护表层，外层强化机械强度，整体握力严格达标95%RTS以上，极限荷载下不滑移、不脱线。
单耐张线夹适用于常规转角、终端锚固场景；双耐张线夹机械强度更高，专门应用于大跨度、高落差、重覆冰等极端工况线路，双重防护杜绝断线、脱挂风险，广泛用于高压输电线路关键节点施工。同时，耐张线夹兼具导电接地功能，可实现光缆地线的电气连通，满足电力系统接地保护要求。
（三）减振防护金具：抵御线路振动损伤
输电线路长期受微风振动、线路舞动影响，易导致光缆疲劳磨损、光纤损耗增大，减振防护金具可有效消解动态应力，延长光缆使用寿命。主流产品包括防震锤、防舞动金具、护线条等：防震锤通过自重抵消微风振动产生的谐振能量，降低光缆往复摆动幅度；防舞动金具可抑制大风天气下的线路大幅舞动，避免光缆扭曲、金具松动；护线条可加固光缆受力段表层，分散局部应力，防护光缆磨损、断股。所有防护金具均需符合GB 2314标准，确保抗疲劳性能适配长期户外运行。
（四）辅助配套金具：完善线路整体配置
辅助配套金具是OPGW线路不可或缺的组成部分，主要包括余缆架、接地金具、接续盒、挂板、U型环等。余缆架用于规整杆塔多余光缆，避免光缆缠绕、弯折、外力磨损，保障线路整洁规范；接地金具实现OPGW光缆可靠接地，疏导雷电、故障电流，保护线路设备安全；接续盒为光缆熔接接头提供密封防护，防水、防尘、防腐蚀，保障光纤通信连续性；各类挂接配件则实现金具与杆塔的适配连接，保障整套结构安装牢固。

三、OPGW光缆金具选型与安装核心要点
OPGW金具无通用规格，必须遵循“光缆参数匹配、工况适配、标准施工”的原则，选型安装不当极易引发光纤损耗超标、光缆断裂、线路跳闸等隐患，直接影响电网安全运行。
在选型方面，首先需严格匹配OPGW光缆的外径、抗拉强度、结构型号，预绞丝内径需适配光缆外径公差，优先贴合负公差尺寸，确保夹持紧密无松动、无挤压；其次根据线路工况选型，普通平原线路选用常规单悬垂、单耐张金具，大跨度、高海拔、重覆冰、沿海盐雾地区需升级双支点金具、加强型减振金具及防腐升级配件；最后严格遵循行业标准，所有金具需满足国家电网采购规范，杜绝非标、劣质产品。
在安装方面，需全程规范施工，杜绝暴力操作。预绞丝缠绕需均匀规整、节距完整，有效长度不低于5个标准节距，严禁错位、漏缠、变形；金具安装位置精准，悬垂、耐张点位符合线路设计弧度与张力要求，避免光缆过度拉伸、弯折；所有螺栓、挂接组件紧固到位，接地连接可靠，安装后逐一检测握力、垂直度、转角参数，确保无安全隐患。同时，施工过程中需重点保护光缆光纤，严禁金具挤压、划伤光缆表层。

四、日常运维与常见故障防护
OPGW光缆金具长期暴露在户外复杂环境中，易出现金具松动、防腐层脱落、预绞丝变形、减振失效等问题，需建立常态化运维巡检机制，保障线路长期稳定运行。
日常巡检重点排查：金具是否存在锈蚀、变形、松动、移位；预绞丝是否磨损、松脱、断裂；防震锤、防舞器是否偏移、失效；接地部位是否氧化、接触不良；余缆架光缆是否规整、无弯折磨损。针对大风、暴雨、覆冰、雷电等极端天气后，需开展专项巡检，及时排查线路舞动、荷载超标引发的金具故障。
常见故障处理方面，针对金具轻微锈蚀，可及时做防腐处理；针对预绞丝松动、减振失效、配件损坏等问题，需立即更换同型号标准金具，杜绝带病运行；针对光缆微变形、应力集中点位，及时调整金具位置，释放光缆应力，避免光纤损耗持续升高。同时，定期检测光纤传输损耗，通过通信数据变化反向排查金具安装与运行隐患。

五、行业发展趋势
随着智能电网、特高压输电、新能源并网工程的快速推进，OPGW光缆线路向大跨度、高电压、长寿命、智能化方向升级，配套金具也逐步向轻量化、高防腐、智能化、标准化迭代。新材料工艺的应用让金具自重更轻、强度更高、防腐性能更优，大幅降低线路荷载；一体化集成金具简化安装流程，提升施工效率；同时，带状态监测功能的智能金具逐步落地，可实时监测光缆张力、振动幅度、金具松动状态，实现故障提前预警，助力电网运维数字化、智能化升级。

六、结语
OPGW光缆金具看似是输电线路的微小配套部件，却是衔接光缆与杆塔、平衡线路力学性能、保障光电双重功能的核心基础。其质量可靠性、选型适配性、安装规范性，直接关系智能电网的通信稳定性、输电安全性与设备使用寿命。在电网工程建设与运维中，唯有严格遵循行业标准，精准选型、规范施工、科学运维，充分发挥OPGW金具的防护与承载价值，才能全方位保障电力光网线路长期安全、稳定、高效运行，为智能电网高质量发展筑牢硬件根基。
