OPGW-24B1-50光缆主要参数有哪些？

发布日期：2024-07-06 08:51浏览次数：

OPGW-24B1-50光纤复合架空地线是一种兼具地线和通信双重功能的电力光缆，主要用于电力通信线路上。

OPGW-24B1-50[58.2;11.6]主要参数表

1	型号					/	OPGW-24B1-50[58.2;11.6]
2	光缆结构形式	铝包钢				根数/直径	6/3.20/20AS
		铝合金				根数/直径	/
		光单元				类型/根数/ 直径	不锈钢管/1/3.20
3	计算截面积	铝管或不锈钢管				mm²	1.88
		铝包钢				mm²	48.25（LB20）
		铝合金				mm²	/
		总截面				mm²	48.25（LB20）
4	外层单线类型（铝包钢/铝合金）					/	铝包钢
5	外层单线直径					mm	3.20
6	光纤类型					G.652/G.655	G.652
7	光纤芯数					芯	24
8	OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）					dB/km	≤0.21
9	外径					mm	9.6
10	单位长度质量（含光纤质量）					kg/km	345
11	额定拉断力（RTS）					kN	58.2
12	20℃直流电阻					W/km	1.788
13	允许短路电流容量（40℃～200℃，0.25s）					kA²·s	11.6
14	最高允许温度			瞬间		℃	200
				持续		℃	80
15	耐雷击能量（50C/100C/150C/200C）					C	150
16	拉力重量比					km	17.2
17	弹性模量					GPa	162
18	线膨胀系数					10^⁶/℃	13.0
19	最大允许拉力					kN	23.28
20	年平均运行张力					kN	11.64
21	最小允许弯曲半径（动态）					mm	192
22	最大允许安装张力					kN	14.55
23	轴尺寸（长×宽×高）					m×m×m	1.6×1.2×1.6
24	最大盘长					m	6000
25	蠕变特性		20%RTS 蠕变量		10年	%	0.05
					20年		0.06

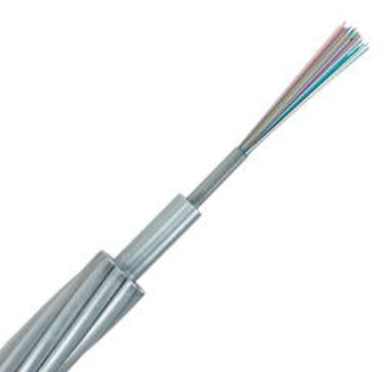

OPGW光缆分为：铝管型、铝骨架型和（不锈）钢管型结构。光纤套入由不锈钢制成的套管中，套管周围绕铝包钢线（AS），外层包裹铝合金线（AA），然后层绞成缆。长光通信可根据客户要求设计OPGW光缆规格，芯数4-48芯，截面积40-150均可。
　　结构特性:
　　1.采用无缝不锈钢管光纤保护设计，管内填充进口纤膏，有效保护光纤；
　　2.光纤在不锈钢管内能够获得较佳的余长；
　　3.不锈钢管式OPGW光缆结构具有更好的抗侧压和抗冲击能力；
　　4.精确设计的光缆截面，保证光缆的机械、电气性能
