OPGW光缆耐张线夹安装确认方法有哪些？

OPGW光缆耐张线夹安装确认方法有哪些？

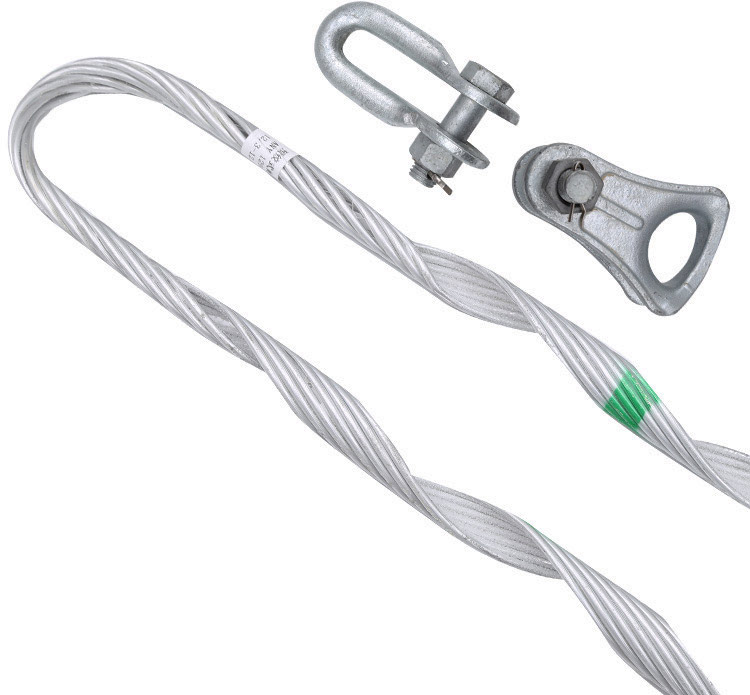

1)本工程OPGW预绞丝型耐张线夹由两层预绞丝组成在安装内绞丝之前,把外绞丝穿过嵌环并使之与光缆平行。同时,在光缆上作标记。

此标记应与外绞丝上的色标交叉号对准。这个标记可作为内绞丝在光缆上定位的参考标记。

2)使内绞丝上的安装色标(安防)与刚才在光缆上所作的标记对准,把绞丝较短的部分朝塔身方向。

使安防组内绞丝绕在光缆上,为了易于安装,可将末端留下一部分保持松弛。

3)将第二组绞丝的安装色标对准安防组绞丝的安装色标,沿着预先安装好的安防组绞丝缠绕在光缆上绕2或3个节距,使其保持末端松弛。

4)将其它剩余内绞丝依次照上述方法进行安装,然后用双手将绞丝末端缠绕到位,接着绕另一端。为保证耐张线夹的握力,要保证绞丝不要交叉且间隙均匀。

(安装时不要使用任何工具,以免损坏或划伤光缆)5)把外绞丝穿入嵌环中,将外绞丝的安防标记对准内绞丝的安防安装标记,并使嵌环一端朝塔身方向。

6)开始缠绕外绞丝一端的1~2个节距,然后将外绞丝的另一端同样缠绕1~2个节距。同时缠绕外绞丝的两端直至完成,要保证两部分间的间隙均匀。

7)为易于安装,外绞丝的安防后两个节距可以将绞丝分开缠绕,要保证所有的绞丝末端缠绕到位。
