OPGW-24B1-175[198.6;155]光缆技术参数

2

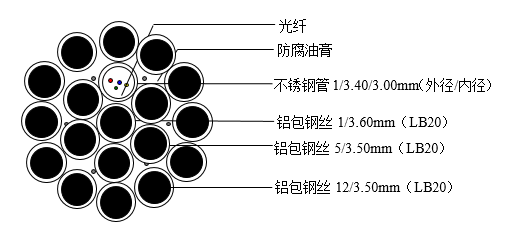

光缆结构形式

铝包钢

根数/直径

1/3.6/20AS＋ 5/3.5/20AS＋12/3.5/20AS

铝合金

根数/直径

0

光单元

类型/根数/
  直径

不锈钢管/1/3.4

3

计算截面积

铝管或不锈钢管

mm²

2.01

铝包钢

mm²

173.74（LB20）

铝合金

mm²

0

总截面

mm²

173.74（LB20）

4

外层单线类型（铝包钢/铝合金）

/

铝包钢

5

外层单线直径

mm

3.50

6

光纤类型

G.652/G.655

G.652

7

光纤芯数

芯

24

8

OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）

dB/km

≤0.21

9

外径

mm

17.6

10

单位长度质量（含光纤质量）

kg/km

1190

11

额定拉断力（RTS）

kN

198.6

12

20℃直流电阻

W/km

0.496

13

允许短路电流容量（40℃～200℃）

kA²·s

155

14

最高允许温度

瞬  间

℃

200

持  续

℃

80

15

耐雷击能量（50C/100C/150C/200C）

C

150

16

拉力重量比

km

17.0

17

弹性模量

GPa

162

18

线膨胀系数

10^-6/℃

13.0

19

最大允许拉力

kN

79.44

20

年平均运行张力

kN

31.78～49.65

21

最小允许弯曲半径（动态）

mm

352

22

最大允许安装张力

kN

39.72

23

轴尺寸（长×宽×高）

m×m×m

1.8*1.4*1.8

24

最大盘长

m

6000

25

蠕变特性

20%RTS

蠕变量

10年

%

0.04

20年

0.05
