OPGW-48B1-145[90.2;172.3]光缆技术参数

2

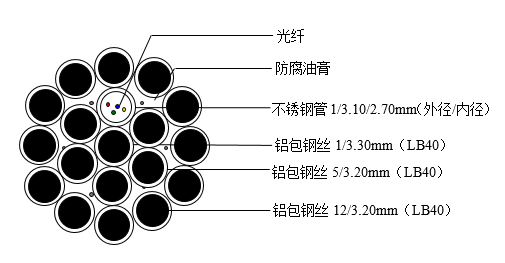

光缆结构形式

铝包钢

根数/直径

1/3.3/40AS＋5/3.2/40AS＋12/3.2/40AS

铝合金

根数/直径

/

光单元

类型/根数/
  直径

不锈钢管/1/3.10

3

计算截面积

铝管或不锈钢管

mm²

1.82

铝包钢

mm²

145.28（LB40）

铝合金

mm²

/

总截面

mm²

145.28（LB40）

4

外层单线类型（铝包钢/铝合金）

/

铝包钢

5

外层单线直径

mm

3.20

6

光纤类型

G.652/G.655

G.652

7

光纤芯数

芯

48

8

OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）

dB/km

≤0.21

9

外径

mm

16.1

10

单位长度质量（含光纤质量）

kg/km

705

11

额定拉断力（RTS）

kN

90.2

12

20℃直流电阻

W/km

0.30

短路电流

kA

26.25

13

允许短路电流容量（40℃～200℃,0.25S）

kA²·s

172.3

14

最高允许温度

瞬    间

200

持    续

80

15

耐雷击能量（50C/100C/150C/200C）

C

150

16

拉力重量比

km

13.1

17

弹性模量

GPa

109

18

线膨胀系数

10^-6/℃

15.5

19

最大允许拉力

kN

36.08

20

年平均运行张力

kN

14.43-22.55

21

最小允许弯曲半径（动态）

mm

322

22

最大允许安装张力

kN

18.04

23

轴尺寸（长×宽×高）

m×m×m

1.8*1.4*1.8

24

最大盘长

m

5000

25

蠕变特性

20%RTS

蠕变量

%

0.05

0.06
