OPGW-24B1-115[140;68.06]光缆技术参数

2

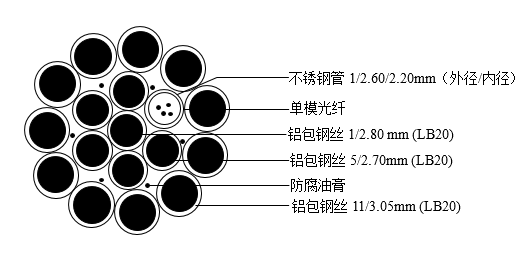

光缆结构形式

铝包钢

根数/直径

1/2.8/20AS+5/2.7/20AS +11/3.05/20AS

铝合金

根数/直径

/

光单元

类型/根数/
  直径

不锈钢管/1/2.6

3

计算截面积

铝管或不锈钢管

mm²

1.51

铝包钢

mm²

115.15（LB20）

铝合金

mm²

/

总截面

mm²

115.15（LB20）

4

外层单线类型（铝包钢/铝合金）

/

铝包钢

5

外层单线直径

mm

3.05

6

光纤类型

G.652/G.655

G.652

7

光纤芯数

芯

24

8

OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）

dB/km

≤0.21

9

外径

mm

14.3

10

单位长度质量（含光纤质量）

kg/km

791

11

额定拉断力（RTS）

kN

140

12

20℃直流电阻

W/km

0.75

13

允许短路电流容量（40℃～200℃，0.25s）

kA²·s

68.06

14

最高允许温度

瞬  间

℃

200

持  续

℃

80

15

耐雷击能量（50C/100C/150C/200C）

C

150

16

拉力重量比

km

18.05

17

弹性模量

GPa

162

18

线膨胀系数

10^-6/℃

13.0

19

最大允许拉力

kN

56.0

20

年平均运行张力

kN

22.40～35.0

21

最小允许弯曲半径（动态）

mm

286

22

最大允许安装张力

kN

28.0

23

轴尺寸（长×宽×高）

m×m×m

1.8×1.4×1.8

24

最大盘长

m

6000

25

蠕变特性

20%RTS

蠕变量

10年

%

0.05

20年

0.06
