OPGW-48B1-105[81.1;85.2]光缆技术参数

2

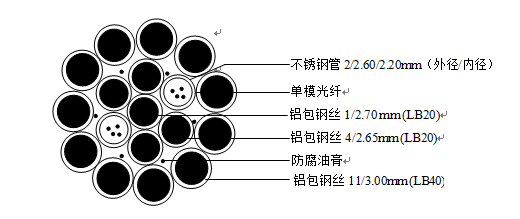

光缆结构形式

铝包钢

根数/直径

1/2.70/20AS+4/2.65/20AS +11/3.00/40AS

铝合金

根数/直径

/

光单元

类型/根数/
  直径

不锈钢管/2/2.60

3

计算截面积

铝管或不锈钢管

mm²

3.02

铝包钢

mm²

27.79（LB20）、77.75（LB40）

铝合金

mm²

/

总截面

mm²

105.54

4

外层单线类型（铝包钢/铝合金）

/

铝包钢

5

外层单线直径

mm

3.0

6

光纤类型

G.652/G.655

G.652

7

光纤芯数

芯

48

8

OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）

dB/km

≤0.20

9

外径

mm

14

10

单位长度质量（含光纤质量）

kg/km

590

11

额定拉断力（RTS）

kN

81.1

12

20℃直流电阻

W/km

0.477

13

允许短路电流容量（40℃～200℃，0.5s）

kA²·s

85.2

14

最高允许温度

瞬  间

℃

200

持  续

℃

80

15

耐雷击能量（50C/100C/150C/200C）

C

150

16

拉力重量比

km

14.0

17

弹性模量

GPa

123

18

线膨胀系数

10^6/℃

14.63

19

最大允许拉力

kN

32.44

20

年平均运行张力

kN

12.98～20.28

21

最小允许弯曲半径（动态）

mm

280

22

最大允许安装张力

kN

16.22

23

轴尺寸（长×宽×高）

m×m×m

1.8×1.4×1.8

24

最大盘长

m

6000

25

蠕变特性

20%RTS

蠕变量

10年

%

0.052

20年

0.063
