OPGW-24B1-120[95.6;98]光缆技术参数

2

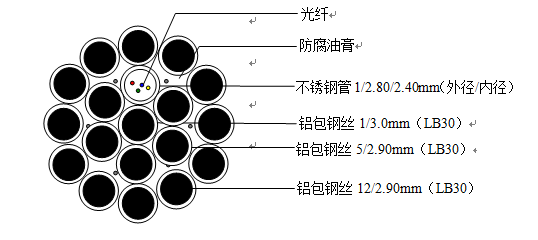

光缆结构形式

铝包钢

根数/直径

1/3.0/30AS+5/2.90/30AS+12/2.90/30AS

铝合金

根数/直径

/

光单元

类型/根数/
  直径

不锈钢管/1/2.80

3

计算截面积

铝管或不锈钢管

mm²

1.63

铝包钢

mm²

119.36（LB30）

铝合金

mm²

/

总截面

mm²

119.36（LB30）

4

外层单线类型（铝包钢/铝合金）

/

铝包钢

5

外层单线直径

mm

2.9

6

光纤类型

G.652/G.655

G.652

7

光纤芯数

芯

24

8

OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）

dB/km

≤0.21

9

外径

mm

14.6

10

单位长度质量（含光纤质量）

kg/km

700

11

额定拉断力（RTS）

kN

95.6

12

20℃直流电阻

W/km

0.490

13

允许短路电流容量（40℃～200℃，0.25s）

kA²·s

98

14

最高允许温度

瞬  间

℃

200

持  续

℃

80

15

耐雷击能量（50C/100C/150C/200C）

C

150

16

拉力重量比

km

13.93

17

弹性模量

GPa

132

18

线膨胀系数

10^6/℃

13.8

19

最大允许拉力

kN

38.24

20

年平均运行张力

kN

19.12

21

最小允许弯曲半径（动态）

mm

292

22

最大允许安装张力

kN

19.12

23

轴尺寸（长×宽×高）

m×m×m

1.8×1.4×1.8

24

最大盘长

m

6000

25

蠕变特性

20%RTS

蠕变量

10年

%

0.05

20年

0.06
