OPGW-24B1-70[77.2;24]光缆技术参数

2

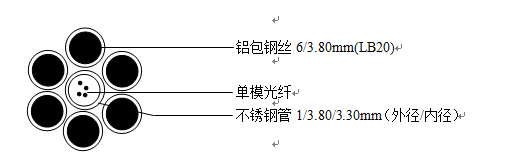

光缆结构形式

铝包钢

6/3.80/20AS

2

3

光缆结构形式

计算截面积

铝合金

根数/直径

6/3.80/20AS

光单元

类型/根数/
  直径

/

铝管或不锈钢管

mm²

不锈钢管/1/3.80

3

4

计算截面积

外层单线类型（铝包钢/铝合金）

铝包钢

mm²

2.79

铝合金

mm²

68.04（LB20）

总截面

mm²

/

/

铝包钢

68.04（LB20）

5

外层单线直径

mm

3.80

6

光纤类型

G.652/G.655

G.652

7

光纤芯数

芯

24

8

OPGW成缆后的单盘单纤双向平均衰减系数（1550nm）

dB/km

≤0.21

9

外径

mm

11.4

10

单位长度质量（含光纤质量）

kg/km

475

11

额定拉断力（RTS）

kN

77.2

12

20℃直流电阻

W/km

1.268

13

允许短路电流容量（40℃～200℃，0.25s）

kA²·s

24.01

14

最高允许温度

瞬  间

200

14

15

最高允许温度

耐雷击能量（50C/100C/150C/200C）

持  续

℃

200

C

100

80

16

拉力重量比

km

16.58

17

弹性模量

GPa

162

18

线膨胀系数

10^6/℃

13.0

19

最大允许拉力

kN

30.88

20

年平均运行张力

kN

15.44

21

最小允许弯曲半径（动态）

mm

228

22

最大允许安装张力

kN

19.30

23

轴尺寸（长×宽×高）

m×m×m

1.6×1.2×1.6

24

最大盘长

m

6000

25

蠕变特性

20%RTS

蠕变量

%

25

蠕变特性

20%RTS

蠕变量

20年

%

0.05
